拆解报告：佳域35W双C口氮化镓充电器JY-495-CC

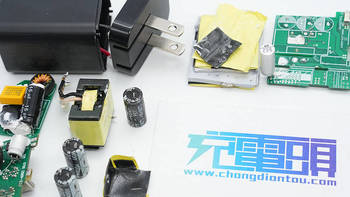

前言随着苹果带起的35W双口快充风潮，国内多家充电器厂商都已推出对应的双口充电器，深圳市佳域电子推出了一款双USB-C接口的氮化镓充电器，采用折叠插脚设计，小巧便携，使用方便。这款充电器具备35W快充输出，双口同时输出时仍然支持快充，及支持双口同时使用时动态分配输出，大大增强使用体验。充电头网已经拿到佳域推出的这款35W双USB-C充电器，下面就为大家分享这款产品的内部拆解。佳域35W充电器外观充电器采用PC材质黑色外壳，腰身大部分区域磨砂，两端亮面设计增加辨识度。充电器配备可折叠美规插脚，携带方便且不会刮伤包里其它设备。腰身一侧面印有充电器参数型号：JY-495-CC输入：100-240V~50/60HZ 0.9AUSB-C1/C2输出：5V3A、9V3A、12V2.5A、15V2.33A、20V1.75A 35W MaxUSB-C1+C2输出：35W PD（Max）制造商：深圳市佳域电子有限公司充电器已经通过了ETL认证，以及VI级能效认证。输出端配备时下热门双USB-C接口，接口旁印有区别标识，不过支持功率盲插，使用方便。测得充电器机身高度为53.14mm。宽度为30.98mm。厚度为40.91mm。和苹果30W充电器对比，体积优势明显。拿在手上的大小直观感受。充电器净重约为93g。使用ChargerLAB POWER-Z KT002测得USB-C1口支持Apple2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、SCP、PE2.0、PD3.0、PPS快充协议。PDO报文显示C1口还具备5V3A、9V3A、12V2.92A、15V2.33A、20V1.75A五组固定电压档位，以及3.3-11V3A一组PPS电压档位。测得USB-C2口兼容协议和C1口的一样。PDO报文也完全相同，即两个C口单口输出性能一样，支持功率盲插。佳域35W充电器拆解看完了充电器的开箱和测试，下面我们就对这款充电器进行拆解，看看内部是如何设计的，使用了什么方案。首先从外壳接缝处拆开外壳，折叠插脚和PCBA模块之间采用导线连接，焊点打胶绝缘加固。充电器PCBA模块正反面均覆盖散热片，通过与外壳接触散热。输入端焊接一块小板，小板上焊接输入EMI滤波器件和整流桥，高压电解电容覆盖麦拉片绝缘。使用游标卡尺测得PCBA模块长度约为39.11mm。PCBA模块宽度约为36.44mm。PCBA模块厚度约为25.92mm。充电器PCBA模块正面一览，其中左侧为降压小板，焊接USB-C母座和降压电路，小板右侧为变压器，左侧为高压滤波电容。底部小板焊接输入整流桥以及输入EMI滤波电路。充电器内部使用了两块小板，提升空间利用率。PCBA模块背面焊接氮化镓合封芯片，贴片Y电容和同步整流芯片，光耦用于输出电压反馈，充电器内部初次级分界明显。通过观察发现，这款充电器内置了合封氮化镓芯片，采用高频QR开关电源架构，同步整流，固定电压输出，由降压小板根据负载需求降压调节电压输出。下面我们从输入端开始了解各个器件的信息。交流输入通过导线焊接连接到侧面的小板上。焊接拆下侧面的小板，输入端焊接一颗延时保险丝，来自诚润，规格为2A。小板正面焊接共模电感，安规X2电容，NTC浪涌抑制电阻，差模电感和滤波电容。小板背面焊接一颗整流桥和X电容放电电阻。输入端NTC热敏电阻丝印3D-7，直径为7mm，冷态电阻3Ω，用于抑制充电器插电时的浪涌电流。安规X电容来自WQC威庆电子，规格为0.1μF。共模电感特写，采用漆包线和绝缘线绕制，外套热缩管绝缘。小板背面焊接一颗WRMSB40M整流桥，WRMSB40M来自深圳市沃尔德实业有限公司，这颗软桥通过较软的恢复曲线，比较平滑的关断特性，可以降低二极管结电容达到非常少的谐波振荡产生的效果。沃尔德WRMSB40M详细资料信息。充电头网了解到，沃尔德软桥还被OPPO 50Ｗ饼干氮化镓快充、鸿达顺65W 氮化镓充电器、飞频65W USB PD氮化镓充电器、ROCK 65W氮化镓充电器、麦多多65W氮化镓充电器、麦多多30W 1A1C快充充电器等多款产品采用，性能获得客户的一致认可。差模电感采用漆包线绕制，外套热缩管绝缘，小板上焊接一颗高压滤波电容，规格为15μF 400V。PCBA模块侧面一览，焊接三颗滤波电解电容。滤波电容规格均为15μF 400V，四颗并联共60μF容量。初级主控芯片采用东科DK045G，是一款高度集成了650V/400mΩ GaN HEMT 的准谐振反激控制 AC-DC 功率开关芯片，支持45W及以下功率应用。DK045G检测功率管漏极和源极之间的电压（VDS），当 VDS达到其最低值时开启功率管，从而减小开关损耗并改善电磁干扰（EMI）。东科DK065G采用PDFN5*6封装模式，可广泛应用于高功率密度PD快充、笔记本平板电脑适配器以及辅助和待机电源。DK045G极大的简化了反激式AC-DC转换器的设计和制造，尤其是需要高转化效率和高功率密 度的产品。DK045G具备完善的保护功能：输出过压保护（OVP），VCC过欠压保护，过温保护（OTP）， 开环保护，输出过流保护（OCP）等。变压器采用ATQ2313磁芯，缠绕胶带包裹绝缘。贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号为TMY1222M。特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。充电头网了解到，特锐祥贴片Y电容除了被倍思高通QC5认证100Ｗ氮化镓快充、麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。EL1019光耦用于输出电压反馈。同步整流芯片来自东科，丝印100R10M，实际型号为DK5V100R10M，是一款零外围的同步整流芯片，内置100V耐压，10mΩ导阻的同步整流管，支持CCM，DCM和QR运行模式，可直接替代肖特基二极管，提升电源转换效率。东科 DK5V100R10M 详细资料。输出使用一颗固态电容用于输出滤波，电容外壳套有胶套绝缘。输出滤波电容来自永铭，为NPX系列固态电容，规格为680μF 25V。输出端降压小板特写，正面焊接一颗降压电感和降压转换器，两个USB-C母座和一颗滤波电容。小板背面焊接一颗滤波电容，降压电感和降压转换器。智融 SW3526是一颗内置协议功能的同步降压转换器。芯片内部集成3.5A高效率同步整流降压转换器，支持PPS、PD、QC、AFC、FCP、SCP、PE、SFCP、低压直充等充电协议，支持CC/CV模式，外部仅需少量器件，即可组成完整的高性能多快充协议充电解决方案。这款充电器内部使用两颗SW3526用于USB-C接口输出，得益于芯片的高集成度，将传统降压方案中协议芯片，同步降压控制器和降压MOS管全部集成在一个封装内部，极大的简化了多口快充的电路设计。智融 SW3526 详细规格资料。充电头网拆解了解到，智融SW3526已被航嘉100W氮化镓双认证安全快充、华科生230W 4C1A氮化镓桌面充、倍思30W超级硅Pro充电器、HYPER JUICE 100W氮化镓快充等多款产品采用，此外智融的快充芯片还可用于USB PD快充移动电源、快充车充等领域。小板另一面同样焊接智融SW3526降压转换器，两颗芯片分别对应两个USB-C口输出。磁环降压电感采用热缩管包裹绝缘。另外一路降压电感同样采用热缩管包裹绝缘。其中一颗输出滤波电容规格为220μF 25V。另一颗滤波电容来自永铭，NPX系列固态电容，规格为220μF 25V。用于双口输出功率控制的单片机，没有丝印型号信息。输出USB-C母座特写，采用黑色胶芯，过孔焊接固定。全部拆解完毕，来张全家福。充电头网拆解总结佳域这款双C口氮化镓充电器采用黑色机身，折叠插脚设计，小巧便于携带。充电器支持35W PD快充，支持20V输出，并且支持3.3-11V3A PPS快充，能够满足安卓和苹果手机，以及笔记本电脑的充电需求，相当实用。充电头网通过拆解了解到，佳域这款充电器采用反激拓扑，固定电压输出，输出使用两路独立的降压电路进行降压输出，双口同时输出时也支持快充。充电器内置东科半导体的快充电源方案，内置DK045G合封氮化镓芯片搭配DK5V100R10M同步整流芯片，组成同步整流的合封氮化镓快充电源方案。输出使用两颗智融SW3526用于USB-C口降压输出，SW3526内部集成了降压开关管，外围元件十分精简，大大简化了快充电源设计。充电器内部采用三块PCB组合焊接，设计紧凑，PCBA模块正反面均覆盖有导热垫，加强散热性能，输出采用固态电容滤波，用料做工扎实。
拆解报告：佳域45W双C口氮化镓充电器JY-496-CC
前言随着苹果带起的35W双口快充风潮，不仅是35W，更高功率的双口快充同样大受欢迎。深圳市佳域电子有限公司就分别推出了35W和45W两款口氮化镓充电器。佳域45W氮化镓充电器相较此前拆解的35W款式，外观一样，另外也是同样配备折叠美规插脚以及双USB-C接口。下面我们继续对这款充电器也进行拆解，看看内部又是如何设计的。佳域45W充电器外观这款充电器在外观上和此前拆解的35W款一样，机身通体黑色，表面磨砂亮面撞色设计。腰身一面印有充电器参数型号：JY-496-CC输入：100-240V~50/60HZ 1.2AUSB-C1/C2输出：5V3A、9V3A、12V3A、15V3A、20V2.25A 45W MaxUSB-C1+C2输出：C1 5V3A、9V2.77A、12V2.08A 25WC2 5V3A、9V2.22A、12V1.67A 20W制造商：深圳市佳域电子有限公司充电器已经通过了ETL认证，以及VI级能效认证。充电器配备可折叠美规插脚，携带方便且不会刮伤包里其它设备。输出端配备时下热门双USB-C接口。测得充电器机身高度为53.31mm。宽度为40.9mm。厚度为30.97mm。和苹果30W充电器对比，体积优势明显。拿在手上的大小直观感受。充电器净重约为99g。使用ChargerLAB POWER-Z KT002测得USB-C1口支持Apple2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、PD3.0、PPS快充协议。PDO报文显示C1口还具备5V3A、9V3A、12V3A、15V3A、20V2.25A五组固定电压档位，以及3.3-21V2.25A一组PPS电压档位。测得USB-C2口兼容协议和C1口的一样。PDO报文也完全相同，即两个C口单口输出性能一样，支持功率盲插。佳域45W充电器拆解看完了充电器的开箱和测试，下面我们就对这款充电器进行拆解，看看内部是如何设计的，使用了什么方案。将外壳拆开取出PCBA模块，正背面覆盖导热垫和散热片帮助散热。测得模块长度为40.97mm。宽度为36.46mm。厚度为26.32mm。拆掉散热片和导热垫，模块一侧以及输出端焊接小板，并且打胶加固。模块正面一览，主板上主要焊接电容和变压器，也都打胶加固。主板背面设有开关电源初级合封氮化镓芯片、次级同步整流芯片，光耦以及贴片Y电容。输入端一览，在小板与电容间有一颗贴片保险丝。将小板拆下，正面设有共模电感、安规X电容、NTC浪涌抑制电阻、差模电感和高压滤波电容。背面设有一颗整流桥。贴片保险丝来自诚润电子，额定电流2A。NTC浪涌抑制电阻特写，用于抑制上电浪涌电流。共模电感外套热缩管保护，双线绕制用于滤除MEI干扰。安规X电容特写，容量0.1μF。WRMSB40M整流桥来自深圳市沃尔德实业有限公司，这颗软桥通过较软的恢复曲线，比较平滑的关断特性，可以降低二极管结电容达到非常少的谐波振荡产生的效果。沃尔德WRMSB40M详细资料信息。充电头网了解到，沃尔德软桥还被OPPO 50Ｗ饼干氮化镓快充、鸿达顺65W 氮化镓充电器、飞频65W USB PD氮化镓充电器、ROCK 65W氮化镓充电器、麦多多65W氮化镓充电器、麦多多30W 1A1C快充充电器等多款产品采用，性能获得客户的一致认可。差模电感外套绝缘管保护。小板上的高压滤波电解电容特写，规格为400V 15μF。主板上的三颗高压滤波电解电容也是同一个品牌，规格都是400V 22μF。模块另一侧一览，中间设有变压器。初级主控芯片采用东科DK045G，是一款高度集成了650V/400mΩ GaN HEMT 的准谐振反激控制 AC-DC 功率开关芯片，支持45W及以下功率应用。DK045G检测功率管漏极和源极之间的电压（VDS），当 VDS达到其最低值时开启功率管，从而减小开关损耗并改善电磁干扰。东科DK065G采用PDFN5*6封装模式，可广泛应用于高功率密度PD快充、笔记本平板电脑适配器以及辅助和待机电源。DK045G极大的简化了反激式AC-DC转换器的设计和制造，尤其是需要高转化效率和高功率密 度的产品。DK045G具备完善的保护功能：输出过压保护（OVP），VCC过欠压保护，过温保护（OTP）， 开环保护，输出过流保护（OCP）等。变压器特写，ATQ2313磁芯。亿光EL 1019光耦用于输出电压反馈。贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号为TMY1222M。特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。充电头网了解到，特锐祥贴片Y电容除了被倍思高通QC5认证100Ｗ氮化镓快充、麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。同步整流芯片来自东科，丝印100R10M，实际型号为DK5V100R10M，是一款零外围的同步整流芯片，内置100V耐压，10mΩ导阻的同步整流管，支持CCM，DCM和QR运行模式，可直接替代肖特基二极管，提升电源转换效率。东科 DK5V100R10M 详细资料。模块输出端焊接一块小板，板子正面焊接降压电感、固态电容以及两个USB-C母座。主板上也有一颗固态电容，外套黄色胶套进行保护。将小板拆下，背面也设有电感、电容以及协议芯片。主板上的输出滤波电容来自永铭，为NPX系列固态电容，规格为680μF 25V。两个C口降压协议IC均采用云矽半导体XPM52C，内置功率MOS，支持最高65W输出，支持5-20V PD快充，3.3-21V PPS快充，最大输出电流5A，满足手机和笔记本电脑的充电需求，并能为手机提供大功率PPS快充。芯片内置线损补偿，并具有CC/CV特性，自带软启动功能。同时还内置全面的保护功能，包括输入过压、欠压保护，输出短路和输出过流保护，内置过热保护，引脚支持4KV ESD保护。XPM52C内置的协议模块支持QC2.0/3.0/3.0+快充协议，支持小米27W快充协议，支持华为FCP/SCP/HVSCP快充协议，支持三星AFC快充协议，支持VOOC快充和PE以及苹果2.4A等快充协议。针对多口应用，XPM52C还支持富满特有的XP-LINK通信功能，多颗芯片可以通过单引脚通信，根据输出功率，调节空闲端口的输出功率，无需外置单片机，进一步简化多口充电器的设计。用于双口降压应用的电路图，除自举电容及必须的电感电容外，XP-LINK总线仅需一颗10KΩ电阻下拉，外围电路非常精简。充电头网拆解了解到，云矽半导体XPD系列快充协议芯片已被公牛，贝尔金，联想，诺基亚，飞利浦，傲基，倍思，品胜，摩米士等多个品牌的数十款产品采用，抓住20W PD快充风口，富满集团云矽半导体单月PD协议芯片销量突破千万颗。另一颗云矽半导体XPM52C特写。降压电感特写，外套绝缘管保护，同时打胶加固。降压输出滤波固态电容特写，规格为25V 220μF。两个USB-C母座特写。全部拆解完毕，来张全家福。充电头网拆解总结佳域45W氮化镓充电器配备时下热门的双USB-C接口，都支持QC2.0/3.0、AFC、FCP、PD3.0、PPS快充协议，具备5-20V五组固定电压档位以及3.3-21V2.25A一组PPS电压档位，支持功率盲插使用方便。功率的提升使其不仅可以充手机、平板等设备，也能满足部分笔电的快充需求。充电头网通过拆解发现，这款45W氮化镓快充不仅外观一样，内部结构设计也和35W的相同。内置东科DK045G+DK5V100R10M高集成合封氮化镓快充电源方案，输出端也采用了云矽XPM52C高集成降压方案，极大简化电路设计同时降低系统成本。两款充电器都采用了东科的合封氮化镓电源方案，足见东科该系列产品已经实现量产上市，能够满足客户各种功率快充设计，加速产品上市更快抓住市场机遇。
