办公利器篇——紫光平板扫描仪
大家好，我是好物小达人，今天给大家推荐一款办公神器，紫光平板扫描仪，这款扫描仪真心的不错，而且非常方便，扫描，复印都很棒，接下来我就简单的给大家介绍一下吧！品牌：紫光（UNIS）型号：M1 Plus 平板扫描仪产品体验：首先说下外观，大部分白色外观，非常好看，右边按键设计，一目了然！这款扫描仪非常方便，扫描速度特别快，而且支持实物扫描，扫出来的画面色彩还原度特别高，我们做室内设计的，经常需要扫描装修材料，要求真实，这款扫描仪就真心不错，扫描出来的材料和原材料几乎一样，还原度达到预期，特别棒！省了不麻烦，不用在ps去调图了！超赞！除了扫描之外，这款扫描仪还有复制打印功能，这个特别棒，只需要把复印的东西放入扫描仪，点击一件复印，就会在连接的打印机上直接打印，真心省下了好多时间，方便的不能在方便了！而且还能一键扫描至邮箱，这个功能也非常方便，当然还能自定义按键功能，就看大家的需求了！操作简单，安装很方便，只需要连接电脑，自动识别驱动安装，很不错，紫光这个品牌扫描仪还是这真心不错的，做工，质量，性能都有保障！总结：紫光也算是大品牌，质量有保障，京东送货也很快，服务很好，这款扫描仪整体非常棒，无论扫描，复印等体验都超乎想象，强烈推荐给各位值友，这款扫描仪会成为你办公好帮手的，也欢迎大家一起交流！
打破内存垄断格局：紫光集团的中国自主研发内存即将问世
在进军NAND闪存之后，紫光集团前几日又跟重庆政府签署了合作协议，将在当地建设内存研发中心及晶圆厂，投资规模尚未公布，2021年将量产国产自主的内存芯片。紫光集团今年6月份组建了DRAM内存事业部，委任刁石京为紫光集团DRAM事业群董事长，委任高启全为紫光集团DRAM事业群CEO，正式进军内存芯片产业，重庆的工厂预计今年底动工，2021年量产，工期约为两年左右。对于内存产业，紫光集团觊觎这个市场也不是一天两天了，早前报道称在投资NAND闪存生产为主的长江存储之前，紫光最初打算就是先做DRAM内存的，不过内存的门槛更高，所需的人才、投资要求也更麻烦一些，所以紫光是先做了闪存，现在才正式进军内存。从紫光之前公布的信息来看，得益于在长江存储等公司上的积累，紫光集团已经组建了一只庞大的科研队伍，存储芯片方面的研发人员超过2000人，这是紫光建设内存工厂、研发生产内存的基础。目前全球的内存主要控制在韩国三星、SK海力士及美国美光三家公司中，他们占据的内存市场份额高达95%，而且技术也是最先进的，其他国家和地区的公司尚无能与之抗衡的。从现实情况来看，紫光公司的内存工厂不仅还有2年时间才能量产，而且即便量产了，初期的产能也会非常有限，需要不断解决良率、产能等问题，在全球内存市场每月大约200万片晶圆的产能中，紫光公司未来几年的份额都会非常小，很难在几年内改变内存市场格局。但是紫光进军内存市场依然让这些公司产生了警觉，尤其是这一年及未来的一两年内，全球内存面临产能过剩的问题，一旦中国公司进入战场，势必会展开价格战，现有的公司非常担心中国公司带来的冲击。本文经快科技授权转载，原标题《中国自主研发内存即将问世 内存垄断格局要变天了》，作者：宪瑞，未经允许请勿转载。
国漂亮国打压，国产替代已徐徐展开，未来可期
#国产 替代开始加速。由于漂亮国的不断打压，国产替代已经慢慢铺开了，毕竟国家安全高于一切。今天单位下发了一部分台式机icon和笔记本，先来看看笔记本长啥样？笔记本是紫光icon笔记本L3893 G2，CPU是国产兆芯KX-U6780A，内存DDR4代机身：A/C/D三面全金属机身处理器：兆芯 KX-U6780A处理器8核8线程程/最高主频2.7GHz/缓存icon8MB操作系统：银河麒麟ico
紫光首款SSD评测：首次采用国产闪存芯片？不，这恐怕还在PPT里
继首款内存之后，紫光正式推出了首款固态硬盘产品S100，【颜数码】第一时间通过电商平台拿到这款产品。一开始，内心还挺激动的，紫光这次真的成了？国产自主闪存芯片有着落了？关于S100这款产品，有媒体就称：“国产闪存颗粒终于熬出头。”若真是如此，对于国家闪存芯片行业来说，它的意义非凡。但深入了解紫光S100后，其实让我很困惑……篇外话：闪存芯片，我们太需要了！根据去年进出口贸易数据，我国大宗商品进口前三名分别是芯片，石油和铁矿石。大家都知道后两者是国家紧缺战略资源，每年进口金额巨大，殊不知芯片进口总额已超过两者的总和。芯片，我们太需要有所作为了。而中兴事件爆发后，也第一次让国人认识到芯片的真正威力。而作为国内存储芯片的“掌门人”，紫光集团下属有武汉长江存储，整合了武汉新芯、西安华芯，在国家的扶持下，斥巨资发展存储芯片。毫无疑问，紫光是被国家寄予厚望的，希望它能够带领国产存储芯片行业崛起，与国外列强一较高下，摆脱存储芯片受制于人的困境。紫光量产NAND Flash的新闻爆料，时常见诸报端。这次真真切切有一款紫光消费级SSD摆在眼前，内心能不激动吗？是时候给大家看看产品了：这是产品外包装了。紫光，紫光，配色自然与紫色相关了。UNIC，是紫光消费端的子品牌。有一些类似于美光旗下的英睿达一样。S100系列是采用常规的SATA3.0接口，这次评测的是480G版本。给出理论持续读写550MB/s、460MB/s，随机读写是66K 、82K IOPS。除此之外，还有120G、240G、960G三个容量版本。困惑1：Made In Taiwan？？？紫光在大陆有工厂啊，如果S100里面的闪存如媒体所说的，自主制造。那应该是Made In China啊。就这事，我专门咨询了业界人士，他就表示：“这很可能是台湾那边交过来的PCBA半成品。什么是PCBA半成品呢？指的是PCB上的主控、闪存全部都封装好了再交货进来，国内只需要做外壳和包装。这真的是国产闪存熬出头了吗？带着困惑接着向下看：打开包装盒，S100 固态硬盘+产品说明书。可以看到，除了S100外，还有一款P100。P100是走NVMe协议，M.2接口的产品，后面拿到再跟大家分享了。（两款产品共用一个说明书，应该同一系列产品）S100是提供三年保修的，写入量分别是120G 为100TBW；240G为 200TBW；480G 为260TBW；960G 为660TBW，可以看到紫光对S100所采用的闪存芯片的耐用度及寿命还是比较有信心的。（对比三星860 EVO的数据，250GB为150TBW，500GB为300TBW，1TB为600TBW）紫光S100产品真身了。紫色金属外壳，多少有些骚气，这也是目前唯一一款采用紫色外壳的固态硬盘，看起来挺特别的。SATA接口，600MB/s理论接口速度所限，所以看性能还得拿P100来充场面。不过，我听说P100是走PCI-E 3.0x2通道，而非更快的PCI-E3.0x4通道。外观没有太多值得关注的，大家一定想知道里面的芯片了。紫光S100的拆解：S100采用的卡扣设计，拆起来比较艰难了。两边硬着撬，费了不少力气才把它撬开。480GB版本，依旧是短小的PCB板设计。PCB板正面有两颗闪存芯片，背面也有两颗，4颗组成480GB容量。还有一颗主控芯片，并没有缓存芯片。困惑2 ：紫光S100竟然采用的是群联主控解决方案。之前光威有推出一款固态硬盘叫奕系列，首次采用国科微国产主控芯片GK2301，有意思的是颗粒也是打了紫光LOGO的。为什么这次S100没有采用国产主控呢？紫光可能有更深层次的考量吧。群联一家台湾的主控厂商，很多的SSD品牌都是采用群联的方案，如影驰、宇瞻、朗科、金士顿等。而PS3111-S11，一款比较成熟主控，无需外置缓存，定位于入门级SATA产品上。群联是一个方案解决厂，解决不止是下游厂商的主控问题。如果下游厂商有需求，连同闪存芯片，固件都能打包。这意味着，只需要贴牌就行。所以固态硬盘入行门槛不高，不需要什么尖端的技术，有资金就能进场玩。而Made In Taiwan的背后，难道是Made In 台湾的群联？这就是大家关注的重点---S100的闪存芯片可以清晰地看到，打上的是UNIC的LOGO，内部编号是UNN0TTE1B1HEB1。打上UNIC的标就一定是紫光自主闪存吗？先来看看下面的例子：金士顿A1000，群联方案，闪存是打上金士顿的LOGO。威刚SX600 Pro，闪存打的是威刚的LOGO。浦科特M8VC，闪存打的是东芝的LOGO。（浦科特一直坚持用东芝原厂闪存。）Intel 600P，打上英特尔闪存LOGO。（自家的闪存芯片）我们知道，金士顿跟威刚并不是闪存制造商，它们家SSD里面的闪存都是采购来的。不同的是，但它们采购的是原厂晶圆，再进行自主切割封装，这样是允许打上自家LOGO的，但并不代表这东西是自主制造的。而浦科特就坚持用原厂封装好的，所以打上东芝LOGO，至于英特尔、三星、美光、东芝的消费端产品就是直接用自家厂的闪存啦。所以就算闪存上打了LOGO，紫光S100的闪存一定是自主研发制造的产品，这种说法是不存在的。有一条新闻，大家可以百度一下。去年3月，紫光在北京召开的UNIC品牌发布会上宣布与英特尔合作，紫光可获得英特尔NAND晶圆，进行自主封装，再通过自己的渠道进行销售。结合上述信息，S100很可能是采购来自的英特尔（美光）晶圆，再自主切割封装，而并非完全自主制造的NADN Flash芯片。当然，这也是我们的猜测，有待官方确认。不管如何，产品都拿到了，就给大家上机测试测试：紫光S100上机测试：紫光S100 480G 固态硬盘的基本产品信息1、CrystalDiskMark测试：1GB数据块的测试成绩8GB数据块的测试成绩32GB数据块的测试成绩CrystalDiskMark测试中，成绩基本上与紫光公布理论成绩一致，误差部分可以理解成平台差异。在1G/8G/32G不同数据块测试中，不会出现明显的掉速，还是值得表扬一下。2、AS SSD Benchmark 测试：最高IOPS随机读写能达到65K /149K，总分也能达到1239分，在家用SATA 固态硬盘中算是还可以的成绩。3、TxBENCH测试：再验证一下S100，559MB/s、453MB/s，接近于SATA接口瓶颈了。由于时间与篇幅所限，我们不能对这款SSD进行更深层次测试了。最后来一个总结吧：听说紫光出固态硬盘了，有一些媒体把它捧到很高的位置。这就好比中国足球队，赢一场比赛吹上天，因为太不容易了。国产闪存芯片，长期受到西方的技术制约，前行之路充满着荆棘。每当看到一点曙光，就足以让人激动万分。可现实是残酷的，不管怎么吹，怎么骂，中国足球还是那样，在输的道路上一往无前。但是，换个角度想，紫光终于涉及固态硬盘消费端市场，这无疑是一个好消息。只有勇于向前踏步，你才知道圈内的游戏怎么玩。至于大家关注的价格，暂时不知道。最后，希望PPT里闪存芯片，终有一天能够真真实实在我家电脑里。
老机升级好选择——紫光S100 240G简单测评
购买理由 单位一个姐姐的电脑本身性能其实还可以，i5 7500加亮机卡办公够用，只是机械硬盘加载速度实在捉急，于是小弟我在办公用品采购时申请了一块固态 预算相对较低，加上平台限制，购入了这块紫光S100，之前实验室的廉价数据处理机的紫光P100体验不错，也是很重要的一个选择原因。
外观展示和P100一样，家族化的紫色包装后面标注了一些参数，不同容量的性能有细微区别。2.5寸身材自然大不少，不过金属外壳真的带着一抹紫光 只有一半，似曾相识。不过这种PCB长度的好处就是可以放到一些脑残设计的笔记本里（插了m2就不能插全尺寸sata），可以一些特殊的硬盘盒（闪迪某三防移动固态硬盘）设为头图主控为群联PS3111-S11，入门级别比较主流的方案，采用同主控的还有影驰的铁甲蘸酱，联想的SL500等等 正反共贴了4颗型号为UNN9GTE1B1DEB1的颗粒，这个价位和容量自然是没有独立缓存的 使用感受 测试平台为Z390，紫光S100作为从盘进行空盘读写测试不多bb先上数据AS SSD Benchmark顺序写入比标称的550M/s 稍微低一点点CrystalDiskMark基本符合标称速度HDtune pro文件基准原本跑的50G，发现后面的数据基本是重复的导致前面数据可读性较差于是只跑10G截图了。前面3-3.5G的SLC cache跑满写入速度稳定在250mb/s左右，对于无独立缓存的型号来说，颗粒写入速度还算可以的了，毕竟某良心想定制型号掉速到100mb/s,堪比U盘
总结 总的来说，日常99元/120g,199元/240g价格已经压到了金百达之流的价格区间，要啥自行车的价格还附带了入门级别相当可以的性能，三年的稳定质保（外加京东加成），以及虽然没啥巨大本质提升但是看着就爽的金属外壳，这个国货刚需值得冲，非要说点啥的话，还是希望整体的核心技术能有突破，高端型号也要有点货，主控颗粒全面自主的时候，我一定再冲
未知SATA供电定义测量（紫光展锐T760录像）
【图吧小白教程】未知SATA供电定义测量与兆芯KX6000 CPU直出SATA旧win7镜像启动测试（紫光展锐T760手机录像测试）
紫光存储SSD固态硬盘S100体验 为旧电脑升级加速
优点：1.写入寿命大幅领先同行2.脏盘时无明显掉速，缓外速度也还不错3.在TLC颗粒产品中性价比很高 不足：1.暂未提供管理软件，不方便查看寿命，或固件更新2.未附赠SATA线材，对台式机用户升级不够友好3.公版主控方案，无太大亮点 虽说SSD是当下电脑的标配，但不少人依然用着多年前购买的电脑，这类电脑普遍都还是机械硬盘，常见的启动慢、卡顿、假死现象，都和硬盘有着千丝万缕的关系，作为老电脑再战N年的妙计之一，升级SSD的好处和必要性很多地方都科普过了，本次我将为一台旧笔记本选购和升级SSD，给大家提供参考。 选购思路： 在一台年久的电脑上做文章，不需要花太多钱，200块差不多了，该价位一线品牌的SSD都是120G版本，没什么性价比，那就将眼光放低一个档次吧，一番斟酌之后，选中了紫光S100 240G版本，理由是这款SSD在“国货”中呼声比较高，比如自封颗粒，以及领先同行的TBW（写入寿命），都让我产生了兴趣。紫光S100是一块2.5英寸SATA硬盘，2.5英寸SATA SSD一般面对的都是旧电脑升级、要求不高的DIY玩家，亦或是作为仓储盘使用。 如其名，硬盘的外壳呈现骚气的紫色，全金属材质，触感冰冷。 背面的制造时间显示为2019年9月。 制造地显示“MADE IN TAIWAN”，这里得提一下起紫光与台湾光宝的合作了，此前双方合资成立公司，专注SSD的研发以及生产，说起光宝比较陌生，但谈到子品牌“建兴（LITEON）”和“浦科特（PLEXTOR）”，很多人就恍然大悟了，光宝2020年的动作也比较大，准备将自身的SSD业务划分到建兴旗下，打包出售给东芝存储。硬盘没有防拆标签，直接撬开卡扣即可开盖，采用的是群联PS3111-S11-13主控方案，也算意料之中了，在这个价位的SSD中很常见，是一款入门级的公版方案。闪存颗粒如图所示，正反各两枚，打的是紫光的标。紫光已经完成了64层颗粒的研发，但目前没有官方消息确定量产了，这块SSD的电商小标题显示的是“紫光自封高品质3D-NAND”，很明显就是此前向英特尔采购的那一批了，并不是纯自主的产品，采购晶圆自封是可以名正言顺打上自家LOGO的。我这台电脑是宏碁E1-471G，2013年年底购入的了，主硬盘是一块500G机械硬盘，拆机不难，卸螺丝并取下背面的小盖板即可。 替换为这块紫光SSD，操作非常简单。我这台笔记本是有光驱位的，这年代光驱起不到任何作用了，直接拆掉当作副硬盘位是最明智的做法，网购一个光驱位硬盘托架，就可以放置刚拆卸的机械硬盘了，SSD就用于安装系统、软件，机械硬盘用于存储资料或者BT下载，兼顾了速度同时也弥补了SSD不算太大的容量。安装就绪，直接进入跑分环节，使用CrystalDiskMark、Anvil's Storage Utilities、PCMark 8这三款最具代表性的软件，分别对应常规的读写速度测试、响应速度测试，以及模拟日常游戏、软件操作，测试环境就是我这台旧笔记本，主要配置如下：处理器：i5-3230M内存：D3 1600 4G×2操作系统：Windows 10相同硬盘在不同的配置中，跑分可能会不同，但差距不会太大，测试结果很容易复现，有兴趣可以测试下自己的电脑。测试分为3轮，依次是仅安装操作系统的情况下、空间占用50%的情况下、以及空间占用90%的情况下。▼以下三款跑分软件的测试是在仅安装了操作系统的情况下进行测试的，不能算是空盘，但实际成绩跟空盘相比基本无差距，比较能够体现实际情况。 CrystalDiskMark的“连续读写速度”分别为561MB/s和492MB/s，小幅超越官方标称的550MB/s和455MB/s，测试项目中的 Q=Queues，表示队列，T=Threads，表示线程，可以看到“1线程1队列的4K随机读写”成绩分别为22.99MB/s和46.83MB/s，属于主流水准。连续读写主要影响文件传输、复制、解压的速度，4K随机读写主要影响开机、软件启动、浏览器缓存的速度。 Anvil's Storage Utilities呈现的是SSD在数据读写时的“响应速度（Resp.time）”及“每秒读写次数（IOPS）”，其中QD表示QueueDepth，即“队列深度”，队列深度描述的是SSD能够同时激活的最大IO值，队列深度越大，实际性能也就越高，在4K QD16的读取中，IOPS达到了70126，响应时间0.2282ms，整体也同样为主流水准。IOPS的成绩决定了硬盘可以同时处理多少来自不同程序的读写任务，响应时间，表示从发起读写请求，到执行指令所耗费的时间。 PCMark 8会以连续、随机的方式模拟游戏、软件运行时的数据读写，虽然没有公布具体的数据量，但十分有参考和对比价值，其中就包括WOW、战地3、Adobe套装、Office套装，结果以秒来呈现，成绩如上图所示。 ▼下一组为硬盘空间占用50%后的测试结果，就不过多介绍了，自行比对即可。 ▼最后一组为硬盘空间占用90%后的测试结果。 按照常识，SSD空间占用越接近满盘，性能会越差，但实际测试结果还好，并没有太夸张的衰减，从PCMark 8的数据来看，对日常的游戏、软件使用几乎没有任何影响。 最后一项就是缓存容量与缓外速度的测试了，使用HD Tune Pro向硬盘写入10000MB的随机数据，观看橙色曲线，在写入约3000MB数据时，掉速至200MB/s左右，因此这块硬盘的高速缓存大概为3GB，缓存被占满后，写入速度即代表颗粒的真实速度，当然这只是针对240G容量版本而言，通常厂商会给大容量版本配备更大的高速缓存，另外读取速度是不会受到缓存影响的，整体的曲线波动不算太稳定，但也在能够接受的范围之内。 换成SSD之后的使用感受： 这次的升级很成功，我这台笔记本是2013年的主流款，说到2013年可能大家没什么感觉，举个例子，iPhone 5S和Galaxy S4就是那一年上市的，因为系统版本和性能的原因，现在基本不可能看到有人用这两款手机了，但电脑却不一样，并没有那么夸张的淘汰速度，瓶颈主要凸显在硬盘方面，尤其是Windows 10的上线及各大软件的更新，数据变得膨胀且零碎，对于4K读写和响应速度的要求陡升，造成了机械硬盘远远落后于CPU及内存的现象。 在升级了SSD之后，各方面的体验都有质的变化，确实是那么回事儿了，以往Office文档会拖上好几秒，现在不一会儿就加载完成了，浏览器也几乎是秒开，开机进入桌面立马就能开QQ和微信，不用像之前那样还要卡上十几秒，总之一切操作更加跟手，完全不像是一款六年前的电脑，除了重活是真的搞不定之外，日常上网、办公室很流畅的。开关机的速度是最明显的，软件的加载速度因为缓存的原因不好测，这里就列举个开关机的表给大家参考一下，为了保证公平，机械硬盘的数据也是在重装系统后多次测得取平均值的。 ▼同时回顾一下原本机械硬盘的跑分。机械硬盘的4K读写和IOPS相当鸡肋，大量的零碎数据无法在短时间内被读取，这个就是造成系统启动慢，软件加载慢的主要原因，与SSD拉开了数十倍的差距，包括PCMark 8跑完整轮的耗时都接近两个半小时。 整理了一份主流TLC颗粒SSD常规参数，数据来自品牌官网，都是同类型2.5英寸SATA硬盘，因为价格波动较大，所以没有列举，相比之下，一线品牌的价格要比紫光S100贵上30%，缓存方面看了一下网友们的测评，240-250G的基本都在2-3G，主控也都是入门方案，五十步笑一百步罢了。 S100拉开差距的地方在于价格和200TBW写入寿命，这也是开头我说选择它的一大原因，行规都是将保修年限和TBW挂钩的，TBW表示数据写入量，200TBW即总计向硬盘写入了200TB的数据，如果先到了三年，没有达到200TB的写入量，则宣告过保，若写入量达到200TB但未到三年，同样宣告过保。 普通人使用电脑，写入量平日均不会超过10G，除非经常进行下载、传输文件、压缩文件这些操作，退一万步说，你想在三年保修期内尽可能写入200TB数据，算下来平均每天需要写入（200×1024）GB÷（365天×3年）=187GB数据，也算够狠的了，日常放心大胆的用就行，足够撑到你的电脑彻底淘汰，当然TBW只是理论寿命，实际可能更长。 另外一款国货海康威视，自从东芝不给颗粒以后，就改成了紫光的，紫光主要从英特尔大连工厂采购晶圆，根据自身的标准进行封装加工，至于最终品质，紫光似乎是胸有成竹的，无论是S100的200TWB寿命，还是海康威视的十年质保，都能体现出来，毕竟在S100这个价位的市场中，不少“大牌货”都在用黑片、拆机片。 容量建议： 根据需求、实际情况及预算而定，我的笔记本有双盘位，主盘位放SSD，用于装系统和软件，机械硬盘存放资料和BT下载，所以选的240G，台式机也可效仿此做法，容量和价格的取舍相对平衡，若笔记本只有1个盘位，平时资料多就选480G，有时候活动价很给力，120G就不要选了，分分钟就撑爆，若同时要升级内存条，就多考虑一下，老机器了砸太多钱也没必要。 使用总结： 紫光S100的整体性能不算太优秀，但绝对不会落伍，综合价格来看，性价比突出，花不了几个钱就能让旧电脑脱胎换骨，作为升级盘来说再合适不过了。 在闪存芯片这一块，我国的现状是高度依赖进口的，行业价格也被美、日、韩的上游厂商控死了，紫光在打开消费级存储业务的初期，想走收购之路，曾出价230亿美元收购美光，好一次性搞定技术和专利问题，美国那边当然是拒绝的，后来只能走大厂合作的路线，一手采购英特尔的晶圆自行封装，趁早铺开市场，另外一手搞着自主研发，好消息就是研发有成果了，紫光旗下的长江存储已经实现64层3D NAND研发，目标是跳过96层，直接发展128层技术，实现跨越式追赶，中国人实在是太需要自己的闪存芯片了，期待早日大规模量产并走入千家万户。
比SATA还便宜的M.2值不值得买，紫光P100固态评测
上次买了一张紫光S100 480GB的SATA固态硬盘，用着非常舒服，开机基本都是10秒左右，玩吃鸡、LOL都是神速。把我朋友羡慕的不要不要的，然后这家伙就让我给他也整一个。本来我是想给他推荐S100的，毕竟双十一大降价，原来400多的卖300不到，一堆人在抢，我都酸了好吧。但是不知道这家伙是不是最近中了彩票还是拍老板马屁涨了工资，硬是要买个更猛的。行吧，既然老板这么大气，那baba就勉为其难的帮他弄块彪悍点的M.2固态硬盘。当然，还是比较愿意信任紫光存储的固态硬盘的，所以趁着有活动就给他入了块紫光P100 512GB的M.2固态硬盘。买的时候329元，加上高贵的PLUS会员，309到手，这性价比确实有点夸张了。不过现在貌似只有256GB和128GB的容量在卖了，想买其他容量的小伙伴估计得等一等了。昨晚刚好过去给他装机，就顺便帮他试试这块固态硬盘够不够6，主要也是想体验下土豪的电脑。 紫光储存（UNICMEMORY）256GBSSD固态硬盘P100系列M.2接口NVMe协议三年质保219元京东去购买 简单介绍一下这款固态硬盘吧，紫光P100是M.2接口走PCI-E 3.0x2通道的SSD，支持NVMe协议，用的是TLC闪存颗粒，官方给出的512GB的读写速度是1655MB/s和1105MB/s，算是中高端的固态。看一下外观，整体比较轻薄，也就10克左右。还是蛮适合笔记本和台式的。 正面是紫光P100的一些信息加一块主控。 撕开标签可以看到4块128GB的闪存颗粒。 这个是M.2接口 常规操作，先测试一发鲁大师的跑分。这家伙的整机居然跑了50多万分，真搞不懂为啥之前居然一直用机械盘，这是怕太强了不给没有对手吗？唉，有钱人真好骗，不管不管，先嘲讽一波再说。固态硬盘方面紫光P100拿到了32400分，算是比较不错的成绩。足够这货折腾了。毕竟是能抱着机械当宝贝的家伙，这程度的固态能爽翻他了。 接下来还是看看比较专业的测试，免得有人说我摸鱼。首先是AS SSD Benchmark，从结果上可以看到，紫光P100 M.2固态硬盘的读写速度分别为1468MB/s和967MB/s，貌似比官方给的速度低了一点，不过属于正常范围，毕竟AS打分都偏低，跟平台的调试也有一定关系。4K读写能力也不错，属于中高端固态硬盘的范围。 另外在测试一下CrystalDiskMark，常规读取速度为1657.1MB/s，写入速度达到1130MB/s，这回跟官方数据几乎是一样的了，看来买到了块好盘，没有坑队友。 然后再来看一下相对冷门一点的PerformanceTest 9.0 Evaluation测试，拿到了11195分，目前的平均水平是3153分，也就是说，紫光P100已经吊打了超过94%的固态硬盘。 跟朋友解释到这里，这货已经非常满意了。不过本着认真负责的态度，还是继续给他多测了个项目。是比较简单的TxBENCH，整体成绩依旧出色，读取速度为1650MB/s，写入速度为1129MB/s，表现很奈斯。 总结：作为M.2固态里面的中高端产品，紫光P100的整体表现还是比较不错的，读写速度比我的SATA固态要高3~4倍。主要是性价比确实有点无敌，M.2的固态，卖得比一些SATA还便宜，性能表现也相当稳定，估计这应该是我使用固态以来最满意的一次了，给我那猪队友用感觉有点浪费。总之，这款固态硬盘是非常适合刚接触固态的朋友的，性能价格都比较适中。最后透露个不知道是不是小道的小道消息，紫光存储好像准备放大招，推出一款读取速度能达到5000MB/s的M.2固态，吊打目前的所有SSD，要是真的，也不枉老夫的一番支持了。
确有其事还是夸夸其谈？紫光马甲内存条超频测试
现在对于电脑游戏玩家来说，超频已经是个陌生的字眼了，只要各个配件安装好之后能够稳定运行就满足了。而以往的DIY玩家却完全不同，从CPU到显卡再到内存，几乎都要花上好几天的时间来调试超频，以达到默认频率下所达不到的性能，从另一方面来说，也就是花小钱办大事，追求极致的性价比。 紫光内存大家应该都有听说过，前段时间紫光推出了2666MHz马甲内存条，并且表示具有一定的超频潜力。那么这款内存条的超频能力究竟如何呢？为此准备了两条紫光2666MHz 8GB马甲条进行测试，一起来看看吧。 紫光内存条ddr426668g台式电脑内存条16g套条内存条240030003200ddr4台式机内存条4g国产长鑫内存32g358元天猫精选去购买首先，产品外包装用的是紫光的主题色——紫色，上面写着“内存散热片适用于高性能超频”，所以紫光对于这款马甲内存条的超频性能应该是比较有信心的。产品本体也以紫色作为主色调，中间搭配银色的“紫光国芯”logo。市面上的内存条大多都以白色、黑色作为主要颜色，而紫光由于品牌色的原因采用了紫色，反而有些“别样的味道”。合金的马甲能够对内存条起到保护的作用，同时也能将内存条运行时产生的热量传导出来，另外也是能够让充满工业气息的内存条更加美观。从内存条侧面可以看到合金马甲是通过卡扣的形式固定在内存条上的，无法轻易拆除。虽然内存条的PCB比较厚，但考虑到始终还是电子产品，就不强行拆除马甲了。超频之前，先介绍一下超频所使用的电脑配置。CPU方面是i3-10300，4核8线程，基础频率3.7GHz，可睿频至4.4GHz。主板采用的是映泰Z490 GTA EVO，拥有16相供电。显卡是目前A卡中性能第一梯队的XFX RX 5700XT海外三风扇版。通过CPU-Z的相关参数可以了解到，紫光这条8GB内存条的颗粒来自于海力士，默认频率是2666MHz，时序是19-19-43，工作电压是1.2V。通过Aida64中的内存测试工具，在默认的2666MHz频率下，读取速度为38071MB/s，写入速度为38959MB/s，延时为54.3ns。在主板BIOS中，可以进行2933/3200/3466/3733等频率的超频，时序也可以进行调整，下面将一步步进行超频，看看紫光这款内存条能够超频到多少频率和时序。超频至2933MHz，时序自动调整为21-21-21-47，读取速度为39837MB/s，写入速度为41378MB/s，延时为53.4ns。超频至3200MHz，时序自动调整为22-22-22-52，读取速度为43724MB/s，写入速度为46109MB/s，延时为51.0ns。在超频至3200MHz后进一步调整时序，18-20-20-40，读取速度为44541MB/s，写入速度为46840MB/s，延时为48.5ns。继续超频至3466MHz，时序自动调整为24-24-24-56，读取速度为45880MB/s，写入速度为50163MB/s，延时为52.6ns。在超频至3466MHz后进一步调整时序，20-22-22-44，读取速度为46470MB/s，写入速度为50307MB/s，延时为52.0ns。 继续超频到3733MHz时，电脑终于无法开机，在自动重启三次后，主板BIOS自动恢复到默认情况，最后将内存的频率调整为3466，时序20-22-22-44。在此设置下进行Aida64拷机测试，20分钟满载情况下电脑没有蓝屏，基本可以确定在这个设置下日常使用完全没有问题。 从2666MHz超频至3466MHz，频率上提升了800MHz，Aida64的测试中读取速度从38071MB/s达到了46470MB/s，写入速度从38959MB/s达到了50307MB/s，提升可以说非常巨大了。总体而言，紫光这款2666MHz马甲内存条的超频性能还是比较可观的，在没有调整电压的情况下就能从2666MHz轻轻松松超频到3466MHz，性能直接暴涨至少20%，足以见得紫光这款内存条的体质十分不错。如果再深入调整电压和放宽时序，也许可以进一步超频。缺点的话，紫色马甲条搭配绿色PCB板的外观确实比较“显眼”，再加上没有RGB灯光，颜值方面要略输一筹。
雄起了！纯国产固态硬盘对比群联主控+铠侠颗粒，性能势均力敌
关注存储行业的朋友们都知道最近这几年，国家一直在扶持闪存行业，希望能够实现存储产品的全面国产化，此前，紫光等品牌已经带来了部分国产化的 SSD、内存等产品，虽然没能实现全面的国产化，但是也已经能够进一步降低成本，带来更实惠的产品。而今，up 主@PCEVA评测室 已经拿到了全面国产化的 SSD 固态硬盘，其中闪存部分来自长江存储，主控部分来自群联。@PCEVA评测室 在测试中与采用了同样主控、铠侠闪存颗粒的建兴 SSD 进行了对比，发现长江存储的闪存颗粒性能一点不虚。下面我们一起跟随他的视频看看详细情况吧！▼点击查看视频▼
实现零突破：紫光安全芯片获得全球最高等级认证
7月1日消息，紫光国微宣布，紫光国微旗下紫光同芯THD89成为国内首款通过国际SOGIS CC EAL 6+安全认证的芯片产品，是全球安全等级最高的安全芯片之一，实现了中国在该领域的零的突破，刷新了我国芯片安全认证最高等级记录。据悉，相比SOGIS CC EAL5+，国际SOGIS CC EAL6+的检测标准更为严苛，增加了对芯片代码复杂度的评估和安全策略模型形式化的验证，更加深入全面的对产品的安全性进行了评估，其认证难度之大、标准之高在安全芯片领域可谓全球认证之最。紫光同芯的产品在研发、设计、生产等环节已具备国际领先的实力，在安全芯片领域达到了世界*级产品的水准。THD89适用于金融安全、移动通信、汽车电子、身份认证等领域，为万物智联打下坚实基础。该认证的获得，为其未来在5G、新基建背景下的物联网应用拓展了广阔空间。
冲出国门：紫光国微超级5G SIM卡海外上市
5月12日，紫光国微旗下超级SIM卡乌兹别克斯坦UMS首发仪式隆重举行，这是该卡第一次走向海外市场。乌兹别克斯坦是中亚地区人口最多的国家，截止2021年1月1日约为3456万人，UMS则是乌兹别克斯坦三大电信运营商之一。紫光国微的超级SIM卡诞生于2019年底，全面兼容5G/4G/3G/2G网络，具备最高256GB的超大容量，采用通过国际最高等级安全认证SOGIS CC EAL6+的金融级安全芯片，并支持一键换机等便捷功能。目前，超级SIM卡在国内已覆盖移动、电信、联通三大运营商，落地全国数十个省市地区，并进入量子通信、工业互联等领域。Eurosmart研究数据显示，2021年全球SIM卡市场规模预计达50亿张，而紫光国微目前在国内SIM市场占据7成的份额。紫光国微超级SIM卡此次走向海外，也得到了同属于紫光集团的紫光联盛的大力支持，后者是全球领先的智能卡连接器提供商，拥有10家工厂、6个研发中心，在全球微连接器、RFID天线领域的市场占有率超过70%，具备强大的国际市场客户与渠道资源。拓展阅读： 紫光国微推出5G超级SIM卡，容量更新至256GB越来越多的手机不再提供MicroSD卡扩展功能，一旦机身存储空间告急，会给用户带来不小的困扰。2019年底，紫光国微推出了5G超级SIM卡，即同时支持通信和大容量存储，全面兼容5G/4G/3G/2G网络。据C114消息，5G超级SIM卡的存储容量现已更新到256GB（此前是32~128GB）。根据官3C小小值| 赞120 评论181 收藏152查看详情
注册资本千亿元：Tsinghua Unigroup 紫光集团 紫光国芯集成电路股份有限公司落户重庆
6月2日在北京举行的Deeptech半导体产业大势论坛中，根据Tsinghua Unigroup（紫光集团）相关人士透露，紫光和重庆市政府、国家集成电路产业基金正在发起成立紫光国芯集成电路股份有限公司，注册资本1000亿人民币，注册地在重庆。据悉2016年始，紫光相继在武汉、南京、成都开工建设总投资额近1000亿美元的存储芯片与存储器制造工厂，2017年芯片供货总量超过30亿颗，已经成为中国最大的综合性集成电路企业。 紫光集团有限公司是清华大学旗下的高科技企业，“紫光”来自清华大学的校色紫色同时也取意于祥瑞之光。在多年的商业运营中，凭借产品知名度“紫光”成为被消费者和受众熟知的标识。在国家战略引导下，紫光集团以“自主创新加国际合作”形成了以集成电路为主导，从“芯”到“云”的高科技产业生态链。目前紫光集团是中国最大的综合性集成电路企业，全球第三大手机芯片企业；与英特尔、惠普、西部数据等全球IT巨头形成战略合作。
超越平凡，紫光琉璃黄金斩3600MHZ内存评测
一直以来，作为DIY电脑六大件之一的内存条受到的关注都不算太高，相比于更多人关心的CPU&GPU性能，大家选择内存的第一要素是——容量够大。不过随着内存逐渐降价，昔日高不可攀的8GB乃至16GB内存逐渐普及，内存容量瓶颈也逐渐消除，同时，原来火热的CPU&GPU超频也随着性能提升进入了瓶颈期，玩家自行探索极限提升的性能并不大。倒是近几年PC配件拉上了昔日“杀马特”的RGB圈，通过玩家之手对电脑进行个人风格化打造。作为我国知名存储器品牌，紫光国芯不仅不满足于在灯上做文章，而且将内存外观工艺升级、导光条重新设计，推出了采用RGB灯条设计，定位高端的“黄金斩”系列灯条，本次测评我们就来测试一下这条高频内存的表现到底如何。紫光内存（UniIC）16GB8G×2套装DDR43600台式机内存条RGB灯条琉璃黄金斩系列疾速超频899元京东去购买 开箱我手上的是紫光国芯3600MHZ灯条的套条包装，相比于即将展现的华丽本体，外包装整体风格倒是相当简约典雅，正面仅有紫光国芯的LOGO，并无其它标识，内存的详细信息均在包装背面。打开包装后，映入眼帘的是一套“富丽堂皇”的内存条，紫光国芯为这款内存取名为“黄金斩”，从这个金光闪闪的马甲上来看，确实足够“闪”，钻石切面的导光条看上去有一种浑然天成般的视觉效果，如水晶、如钻石般透亮，更让我期待搭配RGB灯效能散发出什么效果呢？有趣的是，除了内存本体之外，紫光国芯还为这套内存条配备了擦拭用的绒布，让我想起了很多高端机械表包装中方便用户擦拭保养的同款（笑）。连号内存，众所周知，连号内存条由于批次一致，颗粒相同，所以两条内存工作时一致性较好，超频潜力更高。内存马甲的线条设计是紫光国芯的LOGO样式，线条加持下倒是有一种力量与性能之感，当然，是家里有矿的力量与性能之感（笑）。上机、点亮一气呵成，不得不说，钻石切割面导光条带来的闪耀之感绝非普通RGB灯条可比拟，而且这种感觉很难用语言来描绘，它仿佛珠玉一般，在闪烁时不仅能五彩斑斓，也能清澈璀璨。性能测试外观再好，也不能贪杯，回归内存的本质，作为一款定位高端旗舰的内存产品，紫光国芯黄金斩系列的实际表现如何也是我们关心的重点。我的测试平台为R7-5800X+映泰B550GTQ+16G紫光国芯黄金斩，风格虽然不搭嘎（毕竟很难找到如此华丽的主板），不过整套平台性能没有瓶颈，性能释放没有问题。紫光国芯为这套条子准备了两种XMP，3200C16和3600C18，对某些兼容性不佳的主板可以采用第一种XMP，我这套平台的兼容性不错，可以直接选择第二种XMP。通过AIDA64内存测试可以看出，这时的内存延时在65.1ns左右。继续往上超频，由于AMD平台受限制于FCLK，最优频率在3600~4000MHZ之间，而我自己这套平台的最优频率在FCLK1900，所以我简单的将频率调整到3800MHZ，时序为18-20-20-48，AIDA64内存测试延时轻松降低到60.2ns，对于AMD平台来说相当优秀了，如果是Intel平台，想必频率与延时还能进一步提升。 考虑到频率差异不大，这个性能表现在意料之中，不过轻松超频即可得到免费性能提升，不拿白不拿。总结整体评测下来，紫光国芯的这套黄金斩系列内存条给我的感觉，与其说是科技产品，倒不如说是奢侈品，奢华、大气的外观和当下内存顶级的性能都昭示着这条内存的身份，上市之后的价格也绝对是内存第一梯队的存在。所以对于那些实用党来说，黄金斩系列内存条绝对是下下选，金光闪闪并不能让性能提升，超高的内存马甲还有可能挡住风冷散热器的风扇，相比于能够带来的性能改善，这是绝对划不来的事情；但对于那些追求个性，追求顶级性能且预算十分充足的高端玩家而言，紫光国芯的黄金斩系列内存条的璀璨、奢华与强大性能，都能够给自己的DIY电脑增添更多的光辉。换句话说，对于想要购买它的人群，它已经超越了作为内存本身的意义，一个新的时代将要到来。
MacBook Air 2016 128G，更换紫光P100 512G SSD
【写作说明】：2016年买的Macbook Air, 使用体验很满意，日常看邮件上网浏览，看个片很舒服。工作有公司的笔记本，USB比USB-C更好用，所以当时没有买Pro。TIPS：虽说Air边框宽，屏幕不是高清，但胜在Apple元器件品质和调校好，比公司配置的Thinkpad屏幕好太多了。MacBook Air 128G硬盘一般用用够了，就是有时候想备份手机或者啥的时候，就捉襟见肘了。另外，日常没啥爱好，吐槽之余骨子里还是想支持一下国货，看到紫光终于出SSD了就想支持一下。双十一的299元 512G没有买到，双十二前京东买了319的512G，淘宝买了转接头，准备给Air扩容一下。
外观展示也没啥好炫的，包装颜色还是很骚的，上一个紫光有关的还是爱国者U盘了。这个SSD颗粒网友居然说是intel的，不知道真假。话说，清华人少玩资本运作吧。和换下来的Samsung OEM的APPLE原厂SM0128G对比，原厂SSD表面有点胶保护，这点APPLE品质真没的说，用料扎实奢侈，性能也真的好。 使用感受 macOS High Sierra10.13.6，装好恢复系统已经显示NVME 模式PCIE x2，5.0GT/s 见证奇迹的时候到了，速度真心辣眼睛，写入速度比原来的SSD快一点（图找不到了，APPLE原装SATA SSD写入速度在700M+，读取在1300M+），读取速度大约慢一半~大文件拷贝测试，从USB3硬盘盒里的镁光ECO 5200复制169G电影，速度还是很稳定的。塞满90%后的测速结果总结简单说，紫光Unic P100 M2 NVME SSD，性能不是它的特点（NVME 1.2），便宜才是它的主打。适合家用性能要求不是很高的朋友。把这货现象成稳定的SATA Plus SSD，再想想MacBook容量从128G提升到512G只要319+18元，是不是瞬间开心了许多？
原厂原片颗粒：紫光 P5160 M.2 高性能 SSD 上架
在国产化浪潮下，紫光已经推出了多款自己的SSD固态硬盘产品，消费级有SATA S100、M.2 P100等等，采用群联主控加自家闪存，企业级则有PCIe/U.2 P8260之类的，主控、闪存、缓存都是国产。今天，紫光悄然在京东商城上架了一款新的高性能M.2 SSD，型号为“P5160”，号称采用了原厂原片颗粒，大概率还是紫光自己家的，容量256GB、512GB，但是主控未知，或许继续与群联合作。UNICMEMORY 紫光存储 256GB SSD固态硬盘 P5160系列 M.2接口（NVME协议）五年质保349元京东去购买 UNICMEMORY 紫光存储 512GB SSD固态硬盘 P5160系列 M.2接口（NVME协议）五年质保569元京东去购买 这款SSD是标准的M.2 2280形态，单面设计，无需散热片，采用PCIe 3.0 x4接口并支持NVMe 1.3。性能方面，256GB的持续读写3.2GB/s、1.25GB/s，随机读写200K IOPS、310K IOPS，512GB的则分别提高到3.2GB/s、2.2GB/s、320K IOPS、350K IOPS。读写寿命分别为150TBW、300TBW，五年质保，也就是每天0.3次全盘写入，标准的TLC闪存，另外平均故障间隔时间150万小时，等于每天写入30GB分别可用14年、28年。功耗平均不超过5.2W，待机为0.02W，支持L.2电源状态，但未提及安全加密技术。紫光P5160 512GB售价为569元，这个价格还是很格力的，低于绝大多数一线SSD品牌，而且提供五年包换、只换不修的贴心服务。本文经快科技授权转载，原标题《紫光P5160 M.2高性能SSD上架：原厂原片颗粒》，作者：上方文Q，未经允许请勿转载。
紫光集团被曝今年年底动工DRAM厂，并计划在2022年实现量产
据《日经亚洲评论》报道，消息人士指出，清华紫光集团将会在今年年底之前开始建设先前计划的DRAM芯片工厂，主要用于大规模生产智能手机以及其他设备的动态随机存取存储芯片。报道指出，紫光集团的这家工厂将会在重庆建设，预计2022年实现大规模量产。目前，紫光或者爆料消息都没有指出新的工厂的年产能会达到多少，但是，消息人士指出，紫光正在考虑在未来十年内对其DRAM业务进行总计8000亿元人民币的投资。紫光集团在重庆建厂的项目最早是在去年八月和重庆政府达成一致，最初的目标是在2019年底开始建设，并且在2021年实现批量生产。不过，受到新冠肺炎疫情的影响，紫光重庆建厂的计划被耽搁。另一方面，在紫光集团的领导下，扬子存储技术有限公司（YMTC）已经开始批量生产存储信息的NAND闪存芯片。除此之外，晋华集成电路有限公司（JHICC）计划进行DRAM生产，但是面临技术和其他事项的法律纠纷，计划暂时搁浅；长鑫正在大规模生产DRAM芯片，尤其是用于移动设备的DRAM芯片，但是面临质量和成本方面的挑战。而紫光如果想要自主生产DRAM芯片的话，它还需要美国制造的设备，但是目前的情况来看的话，可能会比较难。在此之前，对于长鑫存储的DRAM芯片，江波龙以及威刚等都宣布了采用长鑫内存芯片的产品。
紫光展锐 T820 5G 高端处理器发布，6nm工艺、 三丛集八核心架构
紫光展锐今天发布了 虎贲 T820 处理器，这是一款8核心、6nm工艺、支持5G，并具有系统级安全的高性能 5G SoC。T820 采用 6nm EUV 工艺打造，内是 1+3+4 三丛集八核心 CPU 架构，由 1 个主频为 2.7GHz 的 Arm Cortex-A76 大核和 3 个主频为 2.3GHz 的 Arm Cortex-A76 大核以及 4 个主频为 2.1GHz 的 Arm Cortex-A55 组成，支持 3MB 三级缓存。GPU 则是 Arm Mali-G57 MC4 ，频率达到 850MHz。除了6nm工艺外，支持 AI 智能调节技术，因此它在部分场景下的功耗和哪里像，相比第一代 5G 移动平台降低了 40%。同时，T820 支持 LPDDR4X 内存以及 UFS 3.1 闪存。T820 采用 AI 降噪与 Smart PA 智能功放技术，特别是在不超过扬声器承受能力的前提下，提高了终端的平均音量。基于展锐创新的数字音频技术，可精准抑制环境噪音，为用户提供视听一体化的专业录制效果。配备低功耗语音唤醒系统，将更好地为语音助手类应用赋能。这颗SOC的安全性值得好好说说。紫光展锐 T820 内采用可信执行环境和独立的硬件加解密引擎，组合成完整的安全解决方案。该方案将金融级 iSE 安全单元集成在 SoC 中，相比外置 SE 方案，更难攻击定位，安全性更高，可支持银行卡、数字货币等数百个金融类场景应用。同时，与外置 SE 方案相比，T820 的运算能力提升 2 倍，支持视频加密通话等高算力安全需求，国际主流算法，扩展能力更为出色，存储容量提升 20 倍，可同时支持数百个应用。T820 的高度集成化优势，大幅降低了 PCB 设计难度，降低了整机设计和制造成本。紫光展锐 T820 支持 5G ，内置 5G NR TDD+FDD 双载波聚合技术，可实现高达 130MHz 的频谱带宽聚合，大幅提升了通信信号的覆盖能力，从而带来更快的 5G 速度。另外，支持 4G / 5G 动态频谱共享技术，可最大限度利用既有频谱资源，满足了 5G 共建共享的需求，有效降低网络部署成本。还有，T820 同时支持 2G 到 5G 多模全网通、Sub-6GHz 全频段、SA / NSA、双卡双 5G 以及 EPS Fall back、VoNR 高清语音视频通话等通信特性。此外，紫光展锐在 T820 上开发了创新的全场景覆盖增强技术，使小区近点用户的上行速率提升 60%，网络覆盖范围提升超 100%，为多路高清监控、远程运动控制、机器视觉等应用的普及提供了强大的技术支撑。影像支持方面，采用四核 ISP 架构，由紫光展锐第六代 Vivimagic 影像引擎加持，支持亿级像素摄像头、全通路 4K 高清视频录制，结合展锐开发的 AI 算法，实现了 AI 降噪、AI-HDR、AI-Bokeh 景深虚化技术、Face ID 解锁、AI 人脸检测等丰富 AI 影像功能。T820 的 ISP 处理性能，可支持高达每秒 16 亿像素的超高分辨率拍摄，为用户灵活选择搭配 108MP、64MP、50MP、48MP 等不同分辨率。性能提升的同时，稳定控制功耗和温升。T820 还支持 14bit RAW 处理，全新“异构图像处理引擎”架构，搭配 XDR 专用夜景多帧、多曝光拍摄能力，恢复更多的暗部细节，获得更高品质的夜景效果。AI方面，采用了新一代高能效 NPU+VDSP 架构，垂直优化计算能力，NPU 算力达到 8TOPS，相比上一代提升 67%。T820 搭配全新的 AI 计算平台，提供软件、硬件、算法一体化的全栈 AI 解决方案，支持对模型权重值和激活值进行低比特量化，包含 4bit 到 8bit、10bit、12bit、16bit 等多种不同精度；支持业界主流训练框架接入；支持先进的权重压缩技术，让 “大模型”在端侧的部署成为可能；支持 200 + 主流神经网络算子，提供便捷的开发接入和调试环境，使用更友好、更智能。T820 支持图像超分、视频增强、语义分割、目标检测、文本识别等 AI 应用，助力客户快速构建专属 AI 应用。显示支持方面，采用展锐新一代多核显示架构，支持 120Hz 刷新率全高清 FHD+ 和 60Hz 刷新率 QHD + 分辨率，全通路、全格式 HDR 标准渲染能力，将为用户呈现深邃且富有层次的画质。T820 多屏显示最高可支持 4K HDR10 + 超清画质，结合 DCI 动态对比度增强，将为用户提供显色自然真实、色彩丰富生动、色域更广的视觉显示效果，极大地提升了用户在高帧率类竞技游戏、5G 超高清视频观影、XR 等视觉沉浸式应用场景上的体验。T820 采用了可变刷新率 VRR 和分辨率智能切换技术，能够使终端的显示刷新率与游戏、影视等内容智能匹配，让用户得到高清流畅使用体验的同时，提高续航能力。搭载 T820 SOC的产品将很快上市，首发花落谁家交给时间。
紫光展锐发布 T750 全新高性能 5G 移动平台，8核心设计

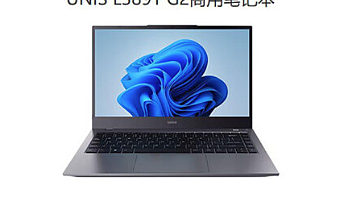

毫无预兆，紫光展锐今天悄悄的上线了 T750 全新高性能 5G 移动平台。紫光展锐 T750 采用 6nm EUV 工艺打造，八核心设计，包括两个 Arm Cortex-A76（2.0GHz ）性能核心，6个A55小核（1.8GHz）。图形部分，则采用 Mali G57 双核 GPU 架构，680MHz频率。另外，支持 UFS 3.1类型储存 和 LPDDR4X 内存，可带来更快的读写速度。网络方面，支持 5G 双载波聚合技术，SA 和 NSA 双模，双卡双 5G；影像方面，支持 6400 万像素高清拍照，以及 2K 视频录制和 EIS 视频防抖；显示方面，T750 支持 FHD + 屏幕分辨率、90Hz 高刷新率以及 HDR10 + 高清显示，视频显示支持 DCI 对比度增强，并可在蓝光、阳光、夜光环境下为屏幕提供护眼显示。一图看懂：扩展国产化率超 85%：紫光 Unis L3891 商用笔记本发布，搭兆芯x86处理器，麒麟/统信系统近日，紫光计算机、兆芯、统信软件联合推出了新款紫光UNISL3891商用笔记本，主打办公场景官方宣称整机国产化率已经超过85％，目前已上架电商平台发售，提供四款配置可选，售价6332元起。8GB+256GB售价6332元8GB+512GB售价6691元16GB+256GB售价6704元16GB+51PC物语| 赞25 评论51 收藏16查看详情
紫光国芯国产 DDR4 内存上架，2400MHz 稳定兼容
这几年，国产软硬件都在突飞猛进，硬件方面处理器、内存、闪存存储纷纷取得新突破，但由于产能、应用领域等各种原因，普通消费市场上是不太容易看到的。不久前，长鑫存储开始在官方网站上销售DDR4台式机和笔记本内存、LPDDR4X低功耗内存，号称是第一颗国产的DDR4内存芯片，但需要单独咨询采购，没有公开报价。现在，紫光集团旗下紫光国芯UnilC的内存也上市了，而且公开上架京东商城，价格也如你所愿。紫光内存首批上架两个系列三款型号，其中台式机内存单条容量4GB、8GB，笔记本内存单条容量4GB，均为无马甲普条，频率2400MHz，延迟时序17-17-17，电压1.2V。价格方面，台式机4GB 129元、8GB 219元，笔记本4GB 129元。这样的价格说不上最低，但已经相当惊喜了，相比主流一二线内存品牌的同类产品还都要便宜一些。当然，4GB的单条容量如今确实有些偏低，但毕竟是起步阶段，相信后续会有更大容量上市。 紫光国芯（UnilC）DDR424008G台式机内存条219元京东去购买紫光国芯（UnilC）DDR424004G台式机内存条129元京东去购买紫光国芯（UnilC）DDR424004G笔记本内存条129元京东去购买 在产品介绍中，紫光国芯没有刻意突出国产芯片，但强调每一根内存在生产过程中都经过了严苛的测试，原材料精挑细选，并有严苛的工艺要求。产品完全符合JEDEC国际通用标准，兼容性适配Intel、AMD各大主流平台，稳定性也有充足保障。西安紫光国芯半导体有限公司成立于2004年，隶属于紫光集团旗下的紫光存储科技有限公司，专注于DRAM内存的研发与技术积累，拥有DRAM内存、NAND闪存核心技术，可提供服务器、台式机、笔记本、工业/电力、车载、安防、通信等领域的存储产品，也是国内先进的集成电路设计服务提供商。
