29.96元包邮购买的ORVASTE欧维达移动电源4400毫安拆解
前两天在发现频道看到有网友推荐的这个29.96元包邮的ORVASTE欧维达移动电源4400毫安，回帖说到手以后给大家拆解看一下，正巧商家也到了这个帖子里。现在来交作业了。
未开封的时候的包装图：
打开以后的情况，一个移动电源，一根电源线，一张简单的说明书。实测了一下，电源线不能作为数据线连接手机，也就是说内部只有Powe 和Power-两根线，没有Date 和Date-的数据传输线。
和信用卡做一下对比，还算小巧，厚度大概在22mm左右，毕竟要装下直径18mm的18650电池。那个作废信用卡也是下一步的拆解工具。
正面的开关短按的时候上方有四颗蓝色LED灯显示电量，长按的时候打开侧面的白光LED作为小手电：
背面比较简单，标注了一下电源的容量：
四周用8个塑料卡扣固定，从挂绳孔撬开一点儿小缝，把信用卡塞进去，沿着周围划一圈就打开了。实际拆解的时候感觉外壳的塑料材质比较软，韧性不足，很容易变形，很难实现无损拆解。
再卸下电池附近的两个小螺丝钉即可把内脏完全取出。电池是用泡沫双面胶牢固固定在外壳上的：

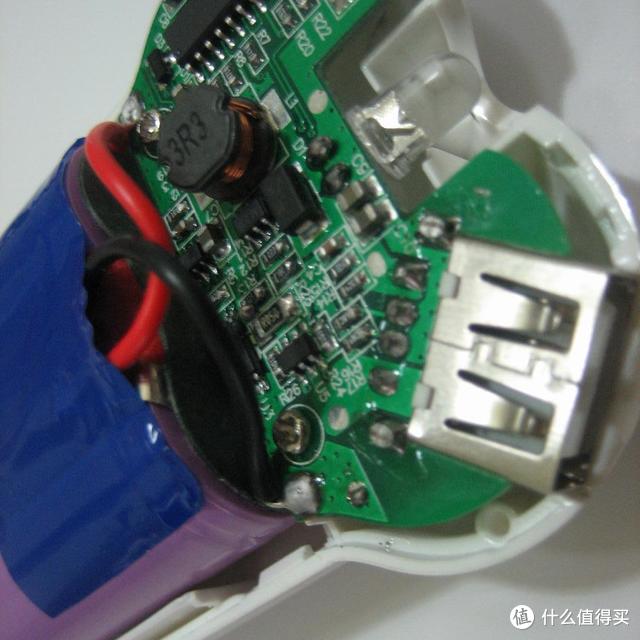

线路板正面的特写，对这些升压、充电电路不是很熟悉，有达人进来看看说说吧。
一些元器件的特写：
这个IC好像被打磨了，上面没有任何信息，估计也是厂家的保密行为：
线路板背面，主要就是两个USB插座，电量指示的LED等，照明LED灯，以及微动开关：
打开电量指示LED的情景：
作为手电的白光LED属于比较常见的指示型的小电流发光二极管，亮度不是很大，晚上作为应急照一下楼道、找一下钥匙还可以。要是换成大电流的照明LED肯定还要考虑散热的问题，就增大了体积了。
所用的18650电池，把上面的喷码都拍下来，熟悉18650锂电的朋友来评价一下，这电池是哪家产的，上面的12L06是否指电池的出厂日期？
作业完成，对移动电源的电路不是很了解，所以只能拆开以后作一个客观呈现展示给大家，希望对移动电源更了解的朋友进来评价一下。
13-04-30
